Suporte para Guarda-Sol

Mais um projeto para quem quer ter o seu suporte de guarda-sol diferenciado e com um custo bem mais baixo do que os tradicionais que são vendidos pelo comércio, esse projeto será feito a partir de conexões de PVC que são facilmente encontrados em lojas de ferragens , vamos a lista de material:

• Quatro joelhos de PVC de 100 mm,
• Uma redução de 75 mm para 50 mm,
• Uma bucha de redução de 50 mm para 40 mm,
• Um conector prensa cabos com rosca de 1 polegada  de 18mm a 25mm,
• Um adaptador de 3/4 para 1/2 polegada,
• Um plug com rosca de 1/2,
• Uma arruela com rosca de 1 polegada,
• Cola para PVC.

Olhando a lista para quem não esta habituado com a nomenclatura pode  parecer meio complicado mas vou postar as imagens uma a uma e mostrar que são mais simples que parecem ser.

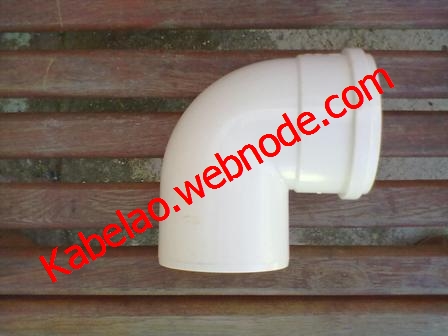

Joelho de PVC de 100 mm

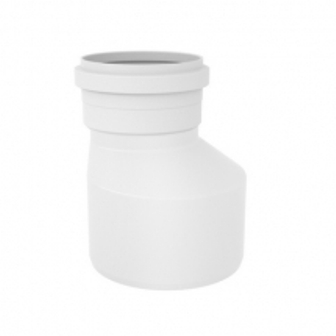

Redução de 75 mm para 50 mm

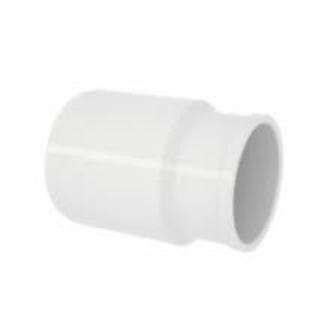

Bucha de redução de 50 mm para 40 mm

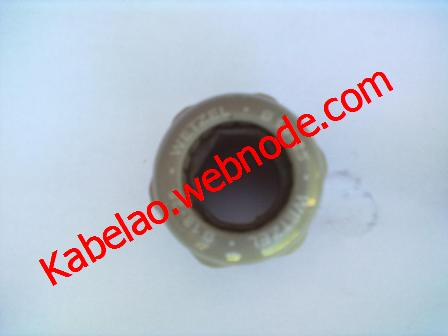

Conector prensa cabos de 1 “ de 18 mm a 25mm

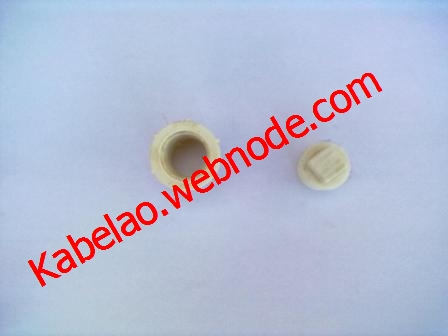

Adaptador de ¾ para ½  e o plug com rosca de ½ polegada

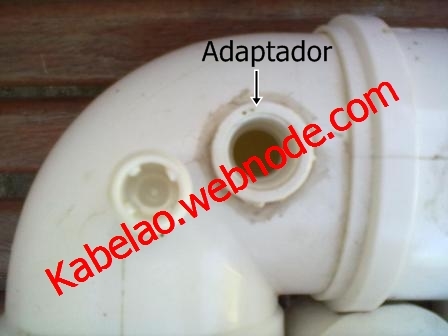

Agora vamos a montagem, que geralmente é a melhor parte, a primeira coisa a ser feita vai ser fazer um furo num dos joelhos para a colocação do adaptador de ¾ para ½ , faça um furo justo e tente ir enroscando, aproveite que a peça não está montada e coloque silicone por dentro e por fora para que não haja vazamento, deixe secar.

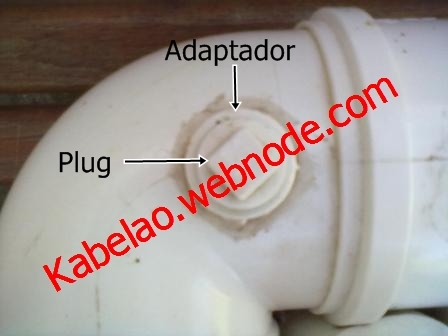

O plug vai servir como tampo para quando necessário colocar ou retirar a água.

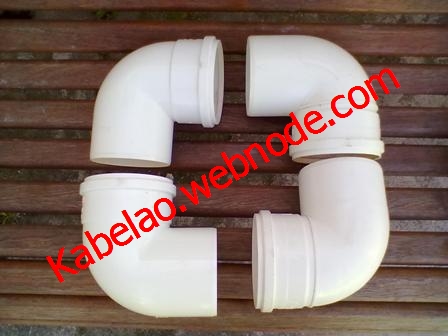

Agora vamos unir os joelhos , passe uma lixa fina nas uniões para a cola aderir com mais facilidade.

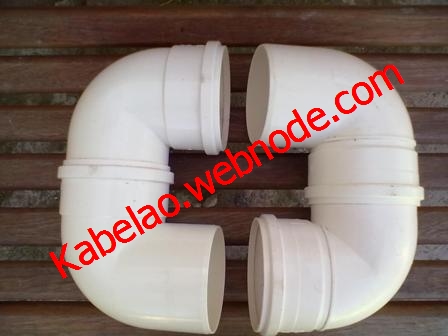

Faça a união com cola, como mostra a figura abaixo

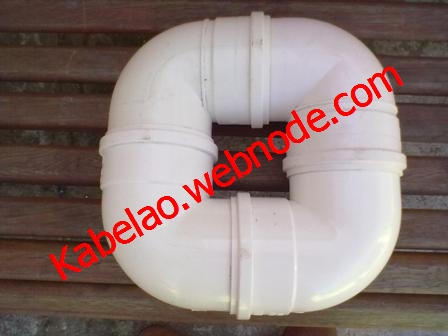

Depois una todos , cuide para que todos fiquem bem colados e alinhados, lembre-se que ele será a base do suporte, na hora de colar coloque em cima de uma superfície plana para que as quatro peças fiquem iguais

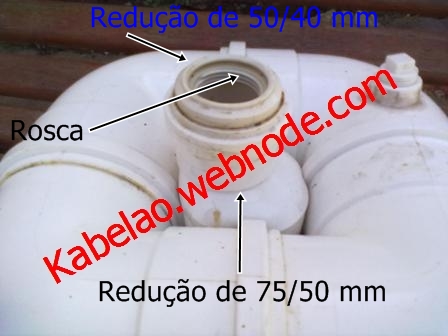

Para a colocação da redução de 75/50 mm é necessário aquecer um pouco para que ela se molde no espaço interno dos joelhos, aqueça aos poucos e colocando até a peça ficar justa, passe uma lixa fina e una com cola para PVC , feito isso coloque a rosca dentro da redução de 50/40 mm como mostra a figura abaixo perceba que eu cortei a parte de cima da bucha de redução para que a rosca ficasse a mostra

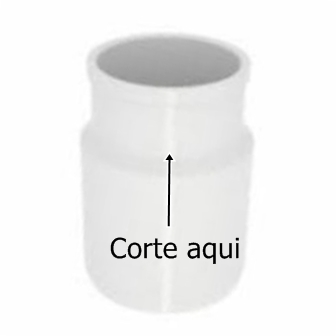

Faça um corte na parte de parte de cima da peça em toda a sua circunferencia para reduzir a sua altura

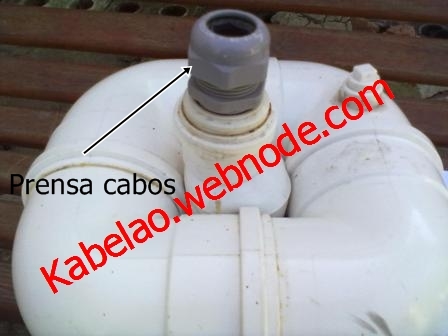

Acho que agora fica mais fácil entender o porque no corte da bucha de redução, o prensa cabo deve ser enroscado na rosca que ficou amostra vai ser ele o responsável por prender o guarda-sol ao suporte, a ultima coisa a fazer e encher de água para que ele possa dar sustentabilidade ao guarda-sol

A vantagem de se usar água é de quando se quiser usar o suporte de guarda-sol em outros lugares basta retirar a água e conseqüentemente reduzir o seu peso facilitando o seu transporte, outra opção para quem pretende usá-lo em um  lugar especifico como na piscina pode usar em vez de água no seu interior, colocar areia grossa neste caso a montagem irá ficar mais simples sem a preocupação de  vazamento.

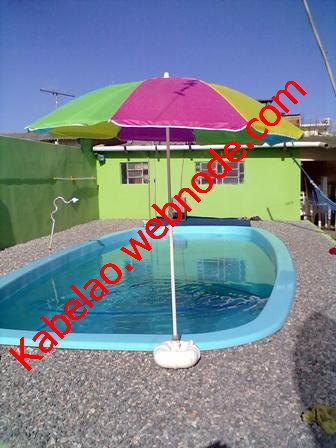

Bom pessoal espero que tenham gostado e quem sabe se animem a montar o seu próprio suporte, esse meu das fotos eu montei no verão passado e já está bem usado acho que da para perceber pelas fotos e fiquei muito satisfeito com o seu desempenho.

 27/07/2012
