Lanterna de leds recarregável

Esse é um pequeno projeto fácil que eu elaborei com o intuito de reaproveitar objetos que geralmente jogamos fora e que com um pouco de criatividade pode ser usado para outra função, bom chega de papo e vamos por a mão na massa, usei materiais simples e de fácil aquisição, bem vamos à lista:

• Quatro leds brancos de alta luminosidade de 3v 20ma.
• Quatro resistores de 36 Ohms (Laranja, Azul, Preto, Ouro).
• Uma chave alavanca de dois terminais.
• Um borne rca fêmea.
• Uma bateria de celular 3,7v.
• Um carregador de celular.
• Um tubo de desodorante
• Fios, solda, corda.
• Um plug rca macho.

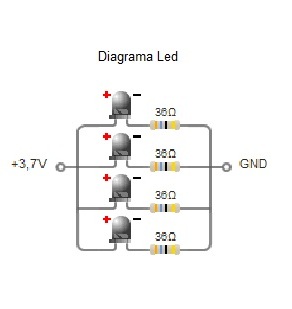

A primeira figura é o esquema da ligação.

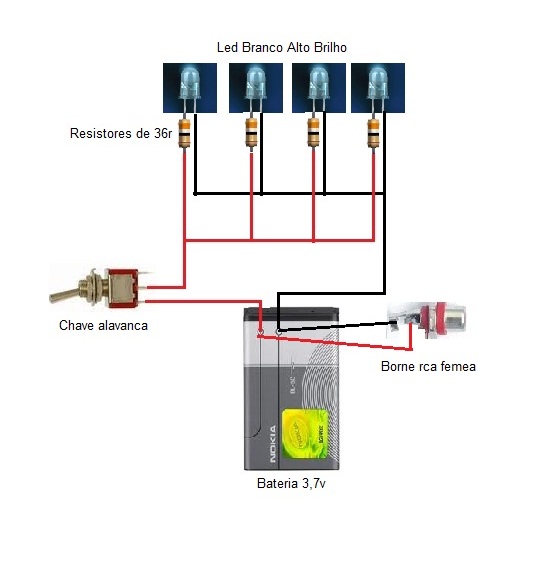

A segunda figura é o diagrama da ligação.

Essa figura é um esboço feito no paint que facilita muito a visualização, principalmente para quem é hobysta que nem eu e se arrisca tanto em pequenos projetos bem como nos mais complexos, mas voltando ao tema segue abaixo o desenho, tanto faz ligar os resistores pelo pólo negativo ou positivo.

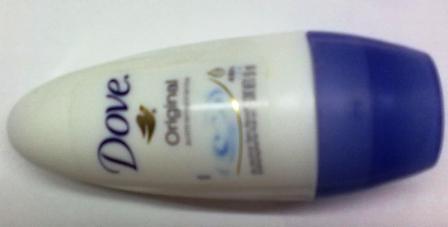

Agora vou mostrar as fotos passo a passo para montagem, primeiro o tubo de desodorante,

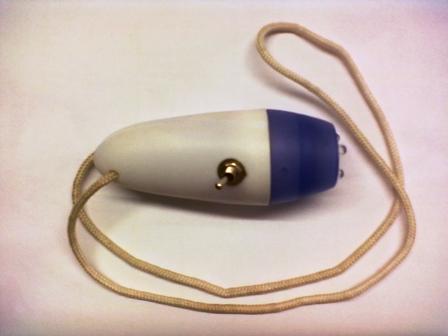

O tubo sem os adesivos e com a chave e a alça de transporte já colocada, eu retirei a bolinha que vem nele,

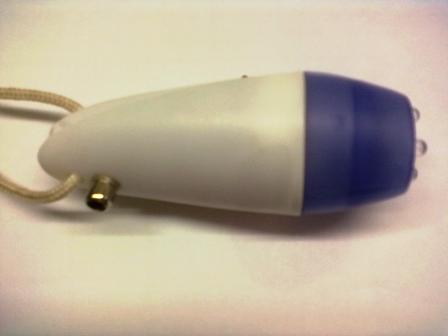

Agora com o borne rca e os leds já colocados,

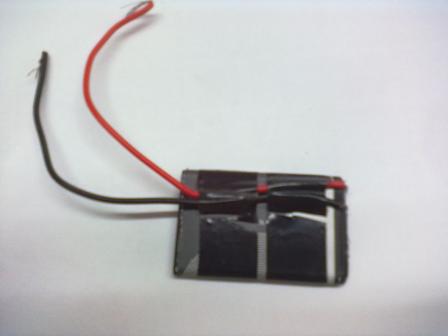

A bateria com os cabos soldados,

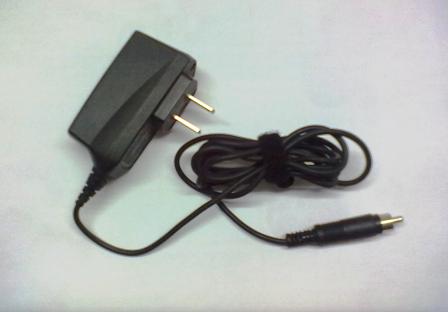

O carregador de bateria com o cabo modificado com plug rca macho,

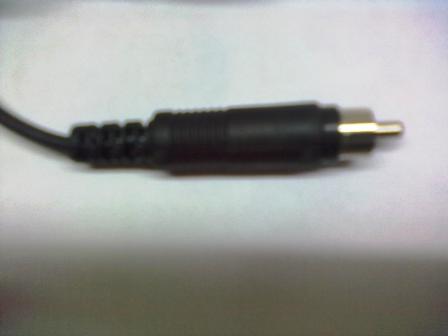

Detalhe do plug,

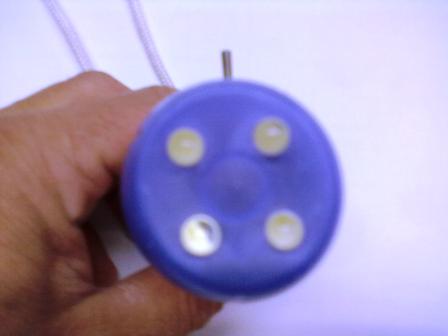

Vista de cima de como ficou a posição dos leds, usei broca de 5mm para fazer os furos,

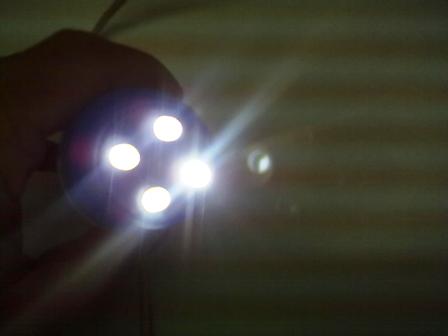

Lanterna montada em funcionamento,

A lanterna ficou muito boa, e para testar a resistência e a durabilidade da lanterna e da bateria a dei para o meu filho de sete anos e durante uma semana ela rolou, caiu, foi à escola passou de mão em mão e no final desse período eu a resgatei com alguns arranhões, mas nada que prejudicasse o seu desempenho, eu não fiz nenhum teste de bancada para saber o tempo que a bateria dura, visto que são na maioria peças usadas, mas durante o tempo que ela ficou com meu filho eu não recarreguei.

Algumas observações, como os leds ficam expostos apesar de serem bem resistentes convêm evitar arranhar eles em demasia porque tira um pouco do foco, outro detalhe importante é na hora de carregar a bateria porque ligando o carregador direto na bateria não tem como saber ao certo quando a carga esta cheia.

 24/07/2012
